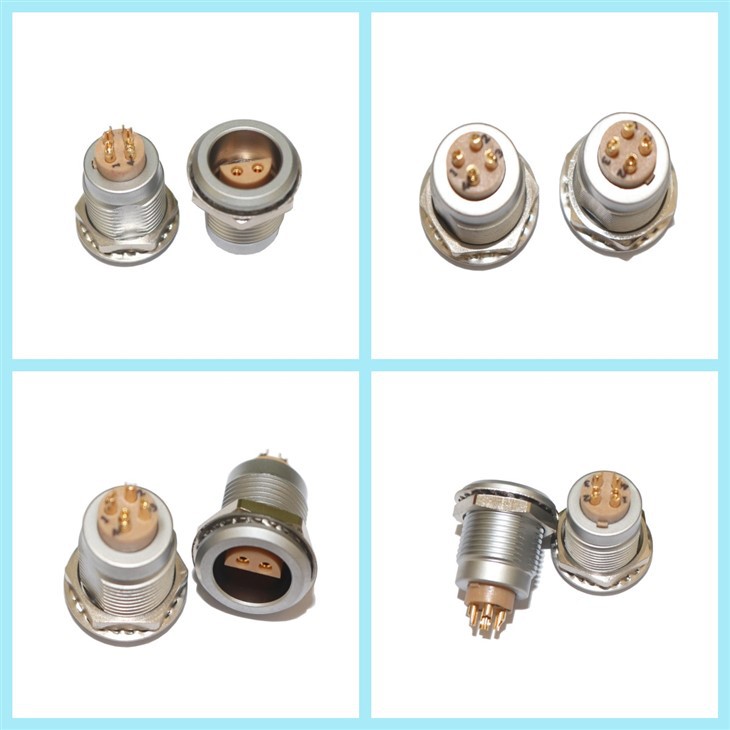

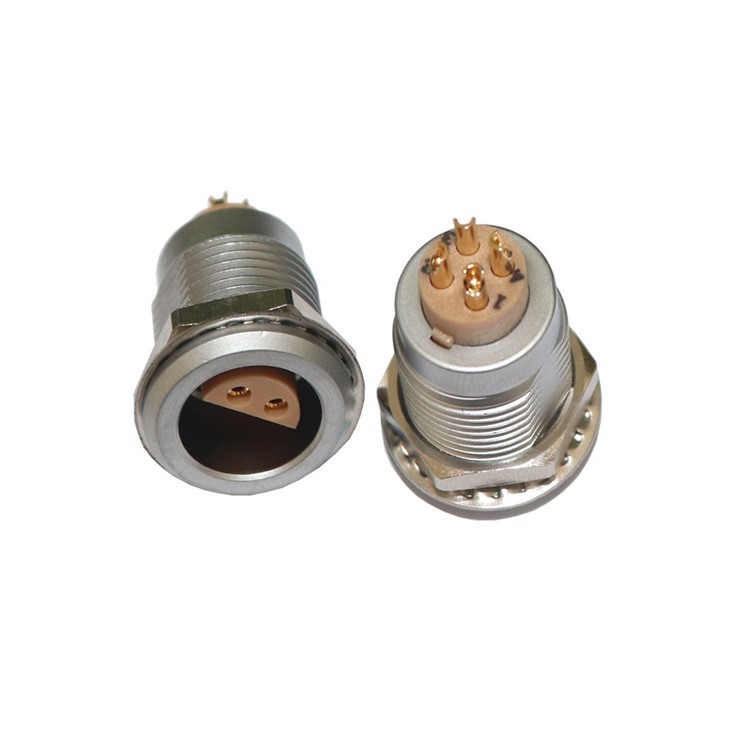

Описание продуктов
Степень серии серии Search Stepped Insert Connectors представляет собой разъем с высокой производительностью, предназначенный для мощных приложений в автомобильных печатных платах . из латуни премиум -класса, он имеет уникальную ступенчатую вставку, обеспечивающую превосходную проводимость и долговечность . Это внутреннее соединительное соединительное соединение, а также интегрированные контакты, не более, с помощью PC.
Отличная часть no .: jh-ern .2 s .304. bll
Oem part no .: ern .2 s .304. bll
Серия серии латунных внутренних разъемов вставки
Совместим с широким диапазоном автомобильных электрических компонентов и проектов печатных плат .
Соблюдает отрасль - Стандартные требования к автоматическим интерфейсам подключения к авто и сигналам .
спецификация
| Название продукта | Металлическая розетка |
| Тип продукта | Разъем Circular Push Counter/ Gropt |
| Гнездо/ сосуд | Сокет/ сосуд - установленная передняя панель |
| Система блокировки | Толкать |
| Количество контактов низкое напряжение | 4 |
| Размер | 2S |
| Предлагаемая соответствующая часть | Ffp .2 s .304. blal62z |
| Серия продуктов | S Series, S-indoor Stepped вставка |
| Рейтинг | Использование в помещении в автомобильной среде |
| Оцененное напряжение | 500 В (AC/DC) |
| Рейтинг тока | 30A |
| Контактное сопротивление | Меньше или равен 5 ммм |
| Устойчивость к изоляции | Больше или равен 1000 мД при 500 В постоянного тока |
| Диэлектрический выигнутый напряжение | 1500 В (AC) в течение 1 минуты |
| Рабочая частота | DC - 10 MHZ (подходит как для мощности, так и для передачи низкого частотного сигнала) |
| Вставка силы | Сила вставки: меньше или равна 80N |
| Сила добычи | Сила извлечения: больше или равна 20N |
| Циклы спаривания | Минимум 500 циклов без значительного снижения производительности |
| Вибрационное сопротивление | Выдерживает амплитуду 1,5 мм, 10 - 2000 диапазон частот Гц |
| Шоковое сопротивление | Ускорение 50 г, продолжительность 11 мс. |
Рабочая температура: - 40 Степень + 85 Степень
Температура хранения: - 50 Степень + 100 Степень
Устойчивость к влажности: 10% - 95% Относительная влажность (не - конденсирование)
Защита от входа: IP40 (защищен от твердых объектов, превышающих 1,0 мм)
Особенности продукта
-
Латунная сборка:Латунь обеспечивает большую проводимость, сокращает потерю мощности и обеспечивает высокую прочность, устойчивые автомобильные вибрации, температуру сдвига и механическое напряжение .
-
Ступенчатая вставка:Точные соединения печатной платы с точным выравниванием вывода, уменьшение неправильных передач и повышение надежности .
-
Использование в помещении:Хорошо выполняется в различных внутренних автомобильных условиях, обеспечивая стабильную операцию.
-
Высокий - ток:Безопасно передает высокие токи для питания - голодные автомобильные детали .
-
Компактный:Маленькая и легкая, легко вписывающаяся в пространство - ограниченные автомобильные печатные платы .
Преимущества продукта
- Надежность:Латунная и ступенчатая конструкция вставки Убедитесь, что длительные, стабильные соединения, уменьшение электрических сбоев и технического обслуживания .
- Эффективность:Высокая проводимость максимизирует перенос мощности, оптимизируя использование энергии и принося пользу EVS 'Outmer Authoration .
- Совместимость:Удовлетворяет потребности в автомобильной плате, легко интегрируясь с существующими проектами, без необходимости в инженерии .
- Стоимость - эффективность:Надежная производительность снижает риски сбоев, и его длительный срок службы с низким обслуживанием экономит затраты.
Области применения
- EVS: используется в управлении аккумулятором для управления потоком питания и в электрических трансмиссиях для передачи мощности двигателя .
- Гибридные транспортные средства: интегрируют электрические системы двигателей, двигателей и батарей для эффективного совместного использования мощности .
- Автомобильная информационно -развлекательная информация: Powers Hard - Screen Displays и Audio Systems, обеспечивая стабильную передачу сигнала .
- ADAS: поставляет надежную мощность и соединения для радара, камер и лидара, повышение безопасности транспортных средств .
Инструкции по использованию
- Распределение энергии: Jh-ern .2 s .304. разъем BLL распределяет мощность от источников транспортных средств, таких как батареи на ПКБ и компоненты .
- Передача сигнала: Он также отправляет управляющие сигналы между печатными платами, координирующие автомобильные системы .
- Компонент взаимосвязь: Действует как ссылка на ключ, подключение электрических компонентов к печатной плате для гармоничной работы системы .
