Стандартный ключ серии B LH-FGG/EGG
Характерной чертой этих серий соединителей является система ключей, которая обеспечивает более высокую плотность контактов и предотвращает все ошибки при выравнивании. Различные варианты ключа предотвращают нежелательное перекрестное соединение в остальном похожих разъемов. Также можно использовать обжимные контакты для сокращения времени сборки кабеля. Эти серии соединителей включают диапазон от 0B до 5B, а также 00 многополюсный и 2G (укороченная версия серии 2B), также доступны некоторые герметичные модели.
Для приложений, требующих быстрой и надежной блокировки Push-Pull, серия B JH-EGG предлагает гибкий, полезный, прочный и надежный круглый многополюсный разъем.
Система самофиксации позволяет соединить разъем, просто вставив вилку в осевом направлении в розетку.
После надежной фиксации соединение нельзя разорвать, потянув за кабель или любую другую часть компонента, кроме внешней расцепляющей втулки.
Это делает его идеальным выбором для процессов производства и испытаний полупроводников, испытаний и измерений, контрольно-измерительных приборов, медицинских устройств, исследований и аудио/видеоприложений.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
Соединители серии B обеспечивают следующие основные характеристики:
– безопасность самофиксирующейся системы Push-Pull – многополюсные типы от 2 до 64 контактов
– контакты под пайку, обжим или печать (прямые или коленчатые) – высокая плотность упаковки для экономии места
– Экранирование на 360 градусов для полного экранирования ЭМС. – ключевая система (стандарт «G»)
– несколько основных опций, чтобы избежать перекрестного сопряжения похожих разъемов для выравнивания разъема
Раздел детали, показывающий внутренние компоненты
| НЕТ. |
Фиксированная розетка |
Прямой штекер |
| 1. |
внешняя оболочка |
внешняя оболочка |
|
2. |
корона заземления |
защелка втулка |
| 3. |
стопорное кольцо |
цанговая гайка |
|
4. |
шестигранная гайка |
разъемная вставка-носитель |
| 5. |
стопорная шайба |
изолятор |
| 6. |
изолятор |
мужской контакт |
| 7. |
женский контакт |
цанга |
Технические характеристики
Механические и климатические
Характеристики Значение Стандарт
Endurance >5000 циклов IEC 60512-5 испытание 9a
Влажность до 95 процентов при 60 градусах C
Диапазон температур - 55 градусов C плюс 250 градусов C
Устойчивость к вибрации 10-2000 Гц, 15 г IEC 60512-4 испытание 6d
Ударопрочность Ударопрочность IEC 60512-4 тест 6c
Испытание на коррозию в солевом тумане > 144 ч IEC 60512-6 испытание 11f
Степень защиты (в паре) IP50 IEC 60529
Климатическая категория 55/175/21 МЭК 60068-1
Электрический
Характеристики Значение Стандарт
Экранирование at 10 MHz >75 дБ МЭК 60169-1-3
efficiency at 1 GHz >40 дБ МЭК 60169-1-3
Различные испытания проводились с парами разъемов JH-FGG и JH-EGG с хромированной латунной оболочкой и изолятором из полиэфирэфиркетона.

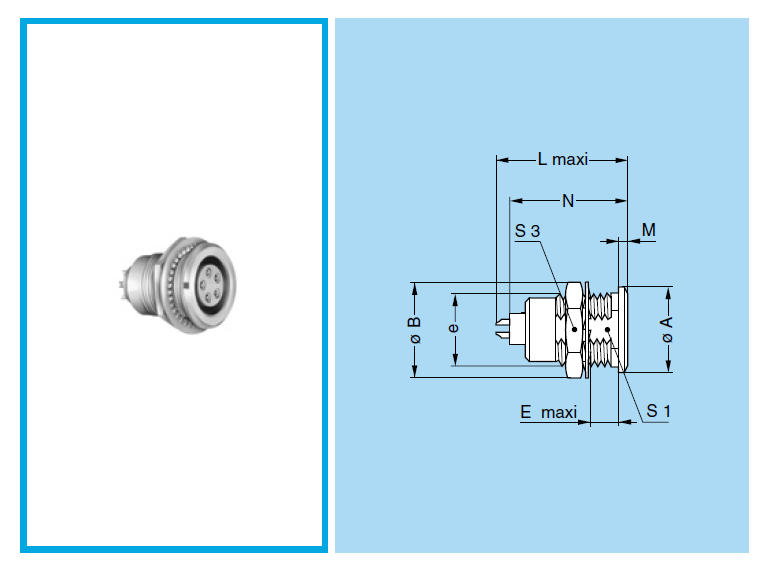

JH-EGG Серия B Розетка с фиксированным гнездом
JH-EGG Фиксированная головка, гайка, шпонка (G) или шпонка (A…M и R)
| Ссылка | Размеры (мм) | |||||||||
| Модель | Ряд | A | B | e | E | L | M | N | S1 | S3 |
| JH-EGG | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-EGG | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-EGG | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-EGG | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-EGG | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-EGG | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-EGG | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Подробности

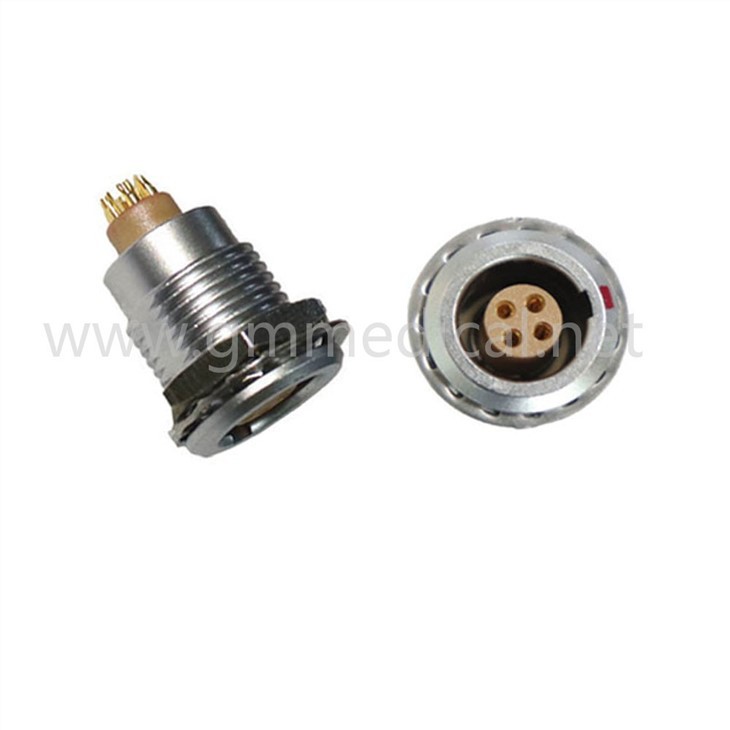

Название продукта: Двухтактный самоблокирующийся многополюсный разъем с фиксированной розеткой
Происхождение: Китай Фирменное наименование: Greatmade Тип: круговой двухтактный
Окружающая среда:В помещении Пол:Женский/мужской Обработка поверхности:Жемчужный хром
Контакт: от 2 до 16 контактов Степень защиты IP: IP50 Тип контакта: Припой
Контакт Treatmen: Позолоченный Выносливость: Более 5000 раз двухтактный Материал корпуса: Хромированная латунь
Материал изолятора: PPS. Применение: автомобильная/связь/промышленность/светодиодный дисплей.
Упаковка
1 разъем PCS в полиэтиленовом пакете
50-100 Разъемы PCS в небольшой коробке/карикатуре
- Порт: Шэньчжэнь, Китай
- Время выполнения:
-
Количество (шт.) 1 - 200 201 - 500 >500 Срок выполнения (дней) 5 7 Для переговоров
Часто задаваемые вопросы
Q1: Как работает двухтактный разъем?
Разъемы push-pull успешно предотвращают случайное разъединение благодаря использованию прочного самоблокирующегося механизма, который позволяет соединить разъем, вставив вилку в розетку. Однако соединение нельзя разорвать, просто потянув за него.
Q2: Можете ли вы производить индивидуальные заказы на продукцию? Заказы OEM или ODM?
Конечно. Имея опыт производства OEM и ODM, мы можем предоставить вам универсальные индивидуальные решения для соединителей.
Q3: Предоставляете ли вы бесплатный образец?
Нет, и вам нужно оплатить стоимость доставки.
Q4: Как вы перевозите товары?
По требованию нашей компании, это может быть осуществлено авиаперевозками/морскими перевозками/экспресс-доставкой (например, DHL/UPS/FEDEX).
горячая этикетка : двухтактный самоблокирующийся многополюсный разъем с фиксированной розеткой, Китай, производители, индивидуальные, оптом, купить со скидкой, низкая цена, высокое качество
